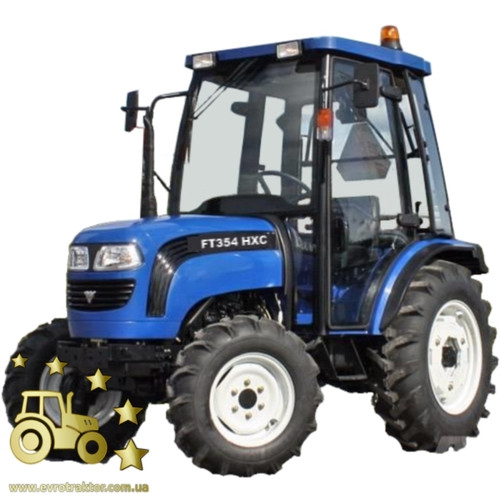

РЕКОМЕНДАЦІЇ ПО ЕКСПЛУАТАЦІЇ ТРАКТОРА FT 354 HXC

Відомості про трактор FT 354 HXC:

- Марка трактора: LOVOL (FOTON)
- Модель трактора: FT 354HXC
- Модель двигуна 4L22BT

ЗАГАЛЬНІ ВІДОМОСТІ

Шановний покупець! Дякуємо Вам за вибір та придбання трактора марки «LOVOL». Трактори «LOVOL» виготовлені за сучасними технологіями, що забезпечують їх надійну роботу протягом довгого часу за умови дотримань правил експлуатації, обслуговування та заходів безпеки. Колісні трактори FT 354НX, FT 354НXN, FT 354НXC за своєю конструкцією та експлуатаційними характеристиками відповідають вимогам нормативних документів України, а саме: ДСТУ 3158-95; ГОСТ 12.1.003-83 п.2.3; ДСТУ ГОСТ 12.1.012:2008 р.2; ГОСТ 28708-90.

УВАГА! Перед початком експлуатації трактора уважно ознайомтеся з цим Керівництвом та дотримуйтеся його вимог. Дане Керівництво містить всю інформацію про трактор, необхідну для його правильного використання, агрегатування, обслуговування і регулювання: опис особливостей конструкції, короткі технічні дані, рекомендації з експлуатації та технічного обслуговування, а також необхідні заходи безпеки під час роботи з трактором. У разі виникнення будь-яких претензій до виробу або необхідності отримання додаткової інформації, підприємством, приймаючим претензії є ТОВ «АМТ ТРЕЙД» (м. Дніпро, вул. Надії Алексєєнко, 70, тел. 056-374-89-37).
Додаткову інформацію по технічному сервісу Ви можете отримати за тел. (067) 741-70-96.

Увага!
Забороняється самовільна зміна конструкції, переобладнання та модернізація трактора. Виробник не несе відповідальності за збиток і можливі пошкодження, завдані в результаті несанкціонованого переобладнання і модернізації трактора, неправильного поводження з виробом або використання його не за призначенням. ТМ «FT» постійно працює над удосконаленням своєї продукції і, у зв'язку з цим, залишає за собою право на внесення змін, що не порушують основні технічні та експлуатаційні характеристики, принципи експлуатації та обслуговування трактора, як у зовнішній вигляд, конструкцію, комплектацію та оснащення трактора, так і в зміст цього Керівництва без попереднього повідомлення споживачів. Всі можливі зміни будуть спрямовані тільки на поліпшення і модернізацію трактора. Експлуатація, обслуговування та ремонт трактора здійснюються відповідно до вимог чинного законодавства. Включення та експлуатація трактора допускаються безпосередньо оператором-Власником трактора або представником Власника. При цьому, відповідно до законодавства України особи, які експлуатують трактор, є власниками засобу підвищеної небезпеки і несуть повну відповідальність за загальну безпеку та дотримання правил запобігання нещасних випадків, а також за дотримання Правил дорожнього руху під час руху по дорогах загального користування. Отримання дозволів, свідоцтв, посвідчень та інших документів, необхідних для експлуатації трактора, здійснюється відповідно до вимог чинного законодавства.

Призначення:
Колісні повнопривідні універсально-пропашні трактори класичної компоновки FT 354НX, FT 354НXN, FT 354НXC (надалі – трактор, трактори) призначені для виконання широкого спектру сільськогосподарських робіт, у тому числі операцій з підготовки та обробки ґрунту, з посіву і висадки культур, з оброблення посівів, по збиранню врожаю, з транспортування вантажів. Для цього трактори можуть агрегатуватися з навісними, напівнавісними і причіпними машинами, знаряддями і агрегатами універсального та спеціального призначення. Крім того, вони можуть бути використані в лісовому та комунальному господарствах, будівництві та промисловості для виконання трудомістких робіт в агрегаті з бульдозерами, екскаваторами, навантажувачами, ямокопачами, снігоочисниками, насосами, а також на спеціальних транспортних роботах і для приводу різних стаціонарних сільськогосподарських та будівельних машин. Технічні засоби, що агрегатуються з даними тракторами, повинні відповідати технічним характеристикам і габаритним показникам тракторів. ом Трактори не призначені для перевезення пасажирів або використання у заходах спортивно- розважального характеру.

Розміщення серійних номерів агрегатів Під час реєстрації трактора використовуються індивідуальні серійні номери шасі і двигуна. Ці номери вказані в супровідній документації на трактор, а також на табличках. Табличка з номером шасі розміщена на лівій стороні кожуха рульової колонки (див. мал. 1.1.), табличка з номером двигуна розміщена з лівого боку двигуна

Технічні характеристики:

1 Тип колісний універсальний пропашний
2 Компоновка класична, з переднім розташуванням двигуна,
керовані колеса - передні 3 Тяговий клас 0,9
4 Номінальне тягове зусилля, кН 8,5
5 Колісна формула 4 х 4 з відключаємим ПВМ і блокуванням диференціалу ЗВМ 6 Кабіна немає двох дверна герметична засклена кабіна з вентиляцією і опаленням 7 Кількість місць 1
8 Сидіння водія регулюється по горизонталі, жорстке
9 Додаткові засоби підвищення безпеки і комфорту водія дзеркала заднього виду, захисні крила задніх коліс, захисні крила передніх коліс, плоска підлога, поручні, підніжки з лівої сторони, ящик для інструментів, розширений комплект ЗІП - склоочисник, вентилятор, бічні кватирки, заднє скло що відкривається 10 Теоретична швидкість, км/год: - вперед - назад 1,78 - 28,89 1,66 - 26,91 11 Максимальний кут в'їзду, град 44
12 Граничний кут поперечної статичної стійкості (при експлуатаційній масі, у транспортному налаштуванні і комплектації), град 40
13 Максимально допустимий кут поперечного схилу під час руху трактора в складі МТА, ºС 7
14 Глибина броду, що можливо подолати, м до 0,6
15 Границі температури, під час яких може експлуатуватися трактор, ºС -25…+40

Габаритні розміри і маса трактора

№ Найменування FT 354НX FT 354НXN FT 354НXC
1 Довжина, мм 3580 3580 3580
2 Ширина, мм 1515 1515 1515
3 Висота, мм 2335 2335 2485
4 Колісна база, мм 1796 1796 1796
5 Колія передніх коліс, мм 1244 1244 1244
6 Колія задніх коліс, мм: 960...1440 960...1440 960...1440
7 Агротехнічний просвіт (під рукавами ЗВМ), мм 380 380 380
8 Мінімальний дорожній просвіт (кліренс), мм 270 270 270
9 Радіус повороту по зовнішньому передньому колесу, м 3,5/3,2 3,5/3,2 3,5/3,2
10 Маса експлуатаційна, кг 1585 1590 1660

Двигун:
Найменування FT 354НX, FT 354НXN, FT 354НXC
1 Модель двигуна 4L22BT
2 Тип дизельний, 4-тактний, з безпосереднім вприскуванням, без турбонаддува
3 Число і розташування циліндрів 4, рядне, вертикальне
4 Діаметр циліндра, мм 85
5 Хід поршня, мм 95
6 Робочий об'єм двигуна, см3 2160
7 Порядок роботи циліндрів 1 - 3 – 2 - 4
8 Номінальна частота обертання колінчатого вала, об/хв. 2350
9 Номінальна потужність, кВт (к.с.) 25,7 (35)
10 Номінальний рівень витрат пального, г/(кВт*год) ≤ 248
11 Тиск вприскування палива, МПа (кгс / см²) 18,5 - 19,0 (185 - 190)
12 Система охолодження рідинна, закрита, з примусовою циркуляцією охолоджувальної рідини
13 Повітроочисник комбінований з сухим відцентровим та масляним інерційно-контактним очищенням повітря
14 Тип системи змащення комбінована, шестеренчастий насос і розбризкування
15 Система запуску двигуна запуск електростартером
16 Підігрів повітря у впускному колекторі електро-факельна свічка
17 Декомпрессор +
18 Моторесурс двигуна, год 6000

Силова передача
1 Тип механічна багатоступінчаста
2 Муфта зчеплення 2-дискова, суха, постійно замкнутого типу
3 Перемикач діапазонів (ПД) і коробка передач (КП) 8+8 Задній ведучий міст (ЗВМ)
4 Головна передача пряма, дві спірально-конічні шестерні
5 Диференціал 4 конічні шестерні планетарної передачі
6 Механізм блокування диференціалу примусовий, шліцьова муфта, включення важелем з місця водія Передній ведучий міст (ПВМ)*
7 Тип підключення відключається, включення важелем з місця водія
8 Передавальний вал центральний карданний вал в закритому виконанні
9 Центральна передача, передня конічні шестерні, закрита
10 Передній диференціал 2 шестерні планетарної передачі
11 Бортовий редуктор, передній спірально-конічні шестерні

Ходова частина і органи управління:
№ Найменування FT 354НX, FT 354НXN, FT 354НXC
1 Тип рами без рами
2 Передня підвіска жорстка
3 Задня підвіска жорстка
4 Розмір шин, передні / задні: 6,50–16 11,20–24
5 Номінальний тиск в шинах при буксируванні причепа по дорогах загального користування, МПа (кг/см2), передні / задні: 0,157…0,196 (1,6...2,0) / 0,117...0,137 (1,2...1,4)
6 Рекомендований тиск в шинах під час оранки та інших робіт на ґрунті, МПа (кг/см2), передні / задні: 0,14…0,18 (1,4...1,8) / 0,10...0,15 (1,0...1,5)
Система кермування:
7 Тип рульової системи передні керовані колеса
8 Тип рульового механізма гідрооб’ємне рульове управління (ГОРУ)
9 Привід рульового механізма окремий гідронасос, окремий масляний бак, двох ходової гідроциліндр переднього моста
10 Регулювання кута нахилу рульової колонки
11 Рукоятка для швидкого рулювання - Гальмова система
12 Основні гальма задні, барабанні гальма з картером
13 Управління основними гальмами роздільні педалі на праве і ліве колеса, можливість блокування педалей для одночасної дії
14 Стоянкове гальмо блокування основних гальм за допомогою механічного важеля
15 Керування гальмами причіпного обладнання - Основні органи управління
16 Перемикання передач і діапазонів швидкостей механічне, за допомогою важелів
17 Управління зчепленням педаллю
18 Управління оборотами двигуна педаллю і важелем («ручний газ»)
19 Управління декомпресором дистанційне, за допомогою рукоятки
Додаткові вантажі:
20 Передні додаткові вантажі 80 кг
21 Задні додаткові вантажі до 124 кг - відповідно до комплектації

Робочі органи:
№ Найменування FT 354НX, FT 354НXN, FT 354НXC
Гідравлічна система:
1 Тип роздільно-агрегатна
2 Гідронасос окремий, не відключається, шестеренчастий
3 Розміщення робочої рідини (масла) в масляній ванні КПП
4 Гідророзподільник плунжерний, односекційний, трьохрежимний, з вбудованим запобіжним клапаном
Виходи гідравлічної системи:
5 Тип швидкороз'ємна муфта, заднє розміщення
6 Кількість виходів 1 напірно-зливний,
7 Стікувальні розміри M22×1.5
Задня навісна система: 8 Тип навісного з'єднання стандартна трьохточкова, 1 категорія, з гідропідйомником
9 Приєднувальні розміри верхня точка (отвір шарніру x ширина): 25,5×51 мм; нижні точки (отвір шарніру x ширина): 28,7×45 мм
10 Регулювання довжини верхньої тяги, розтяжок нижніх тяг і бічних розкосів плавне ґвинтове
11 Гідропідйомник одноциліндровий одноходовий, з вбудованим запобіжним клапаном
12 Режими регулювання глибини обробки ґрунту за допомогою позиційного або силового регулювання
13 Максимальна маса навісного агрегату (на відстані 0,61 м від точки підвісу), кг 420
14 Повна висота підйому (по нижній точці), мм 600
15 Тиск спрацьовування запобіжного клапана, МПа 17.5…18.0 Передня навісна система
16 Тип навісного з'єднання відсутне Тяговий (буксирувальний) пристрій
17 Тип буксира швидкознімна маятникова серга з фіксацією
18 Причіпний вузол U-подібний гачок з вертикальним шкворнем
19 Кліренс над ґрунтом, мм 310 Вал відбору потужності (ВВП)
20 Конструкція задній, центральний, відключається, двошвидкісний, напівзалежний
21 Стікувальні розміри Ø35 х 6 шліців
22 Напрямок обертання праве (за годинниковою стрілкою при погляді на торець хвостовика вала)
23 Швидкість обертання, об/хв 540/720 Інше обладнання
24 Компресор
